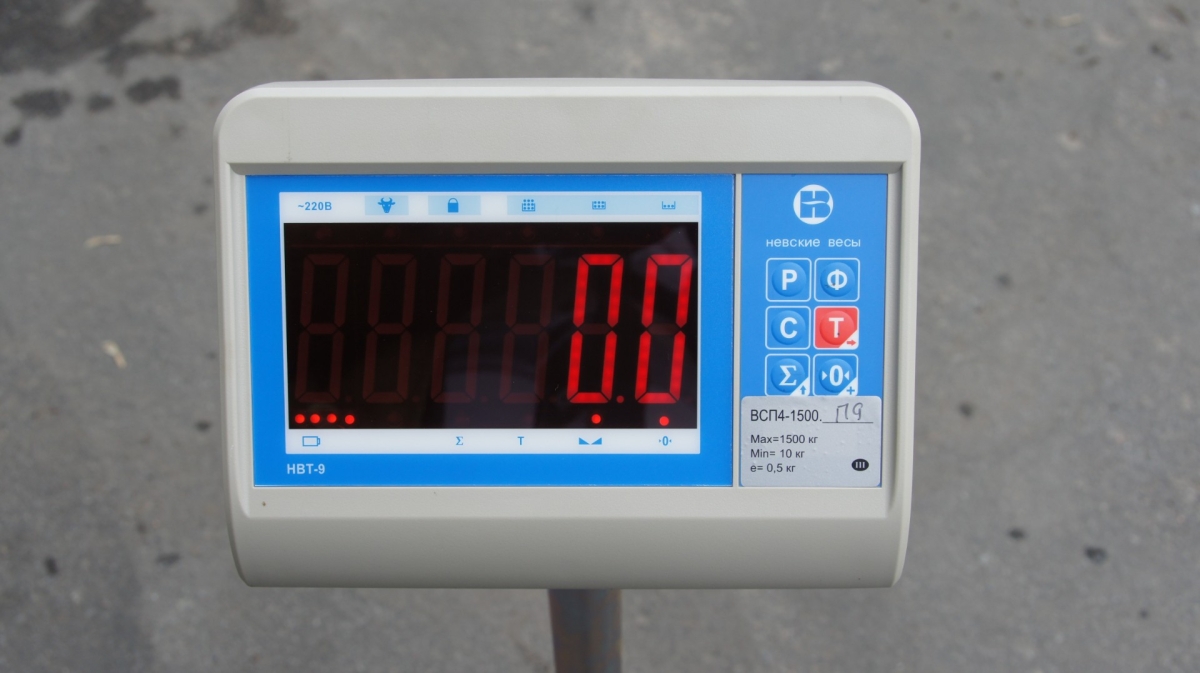

Индикатор (выносное табло/дисплей) НВТ-9 для весов серии ВСП4 предназначен для определения показаний весов в единицах массы и выполнения аналого-цифрового преобразования выходного сигнала весоизмерительного тензорезисторного датчика с дальнейшей обработкой данных.
Индикатор НВТ-9 выпускается по ГОСТ OIML R 76-1-2011 и ТУ 4274-004-50062845-2013.
Индикатор НВТ-9 выполнен в отдельном корпусе. В состав индикатора НВТ-9 входят стабилизированный источник питания, аналого-цифровой преобразователь со встроенным усилителем входного напряжения, микроконтроллер, программируемое ПЗУ для хранения параметров конфигурации индикатора, настройки и другой служебной информации.
Информация о процессе взвешивания выводится на цифровой дисплей, расположенный на лицевой панели индикатора НВТ-9.
Стабилизированный источник питания индикатора НВТ-9 осуществляет электрическое питание датчиков.
Технические характеристики
| Уровень входного сигнала, мВ |
-19...+19 |
| Скорость аналого-цифрового преобразования |
10 раз в секунду |
| Нелинейность, % от Мах, не более |
0,01 |
| Напряжение питания датчика, В |
5 |
| Подключение датчиков |
4-х или 6-ти проводное |
| Индикация |
7-сегментная (6-разрядная), LED, h = 50 мм |
| Тип интерфейсов обмена данными |
RS-232 |
| Диапазон рабочих температур, 0C |
от -10 до +40 |
| Масса, кг |
2 |
| Габаритные размеры, мм |
230 х 180 х 160 |
| Питание |
~ 110/220 В, 50/60 Гц |
| Средний срок службы, лет |
8 |
