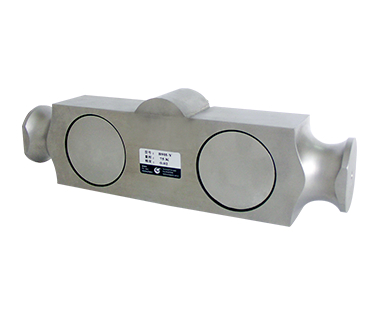

Тензодатчик балочный двухопорный на изгиб Zemic H9H-N10-75K-9B
H9H — балочный двухопорный тензометрический датчик на изгиб.
Балочный двухопорный тип датчиков применяется для изготовления/модернизации автомобильных и вагонных весов, систем взвешивания на транспортных средствах, систем взвешивания цистерн, для измерения осевой нагрузки автотранспорта, также могут применяться в различном электронно-весовом оборудовании. Благодаря низкому профилю и высоким метрологическим характеристикам этот тип датчиков находит широкое применение во многих промышленных системах весоизмерения, может применяться вместо стержневых (колонных) датчиков. Корпус H9H выполнен из стали с никелевым покрытием, класс защиты тензодатчика IP67. Надежная конструкция H9H обеспечивает высокую устойчивость к боковым нагрузкам и вертикальным перегрузкам.
Основные особенности:
- Нагрузка: от 50Klb до 100Klb
- Материал исполнения: сталь с никелевым покрытием
- Класс защиты: IP67
- Гарантия: 24 месяца
Технические характеристики тензодатчиков серии H9H:
| Максимальная нагрузка: | 50 / 60 / 75 / 100 (KIb) | |||
| Класс точности: | C2 | C3 | A5S | A5M |
| Максимальное количество поверочных интервалов: | 2000 (Nmax) | 3000 (Nmax) | 5000 (Nmax) | 5000 (Nmax) |
| Минимальный поверочный интервал: | Emax/5000 (Vmin) | Emax/10000 (Vmin) | Emax/15000 (Vmin) | Emax/15000 (Vmin) |
| Общая ошибка: | ≤±0.030 (%НПВ) | ≤±0.020 (%НПВ) | ≤±0.018 (%НПВ) | ≤±0.026 (%НПВ) |
| Ползучесть: | ≤±0.024 (%НПВ/30min) | ≤±0.016 (%НПВ/30min) | ≤±0.012 (%НПВ/30min) | ≤±0.017 (%НПВ/30min) |
| Температурное отклонение чувствительности: | ≤±0.017 (%НПВ/10°С) | ≤±0.011 (%НПВ/10°С) | ≤±0.009 (%НПВ/10°С) | ≤±0.013 (%НПВ/10°С) |
| Температурное отклонение нуля: | ≤±0.023 (%НПВ/10°С) | ≤±0.015 (%НПВ/10°С) | ≤±0.010 (%НПВ/10°С) | ≤±0.014 (%НПВ/10°С) |
| Выходная чувствительность: | 3.0±0.003 (мВ/В) | |||
| Входное сопротивление: | 700±7 ОМ | |||
| Выходное сопротивление: | 703±4 ОМ | |||
| Сопротивление изоляции: | ≥5000 (50VDC) МОм | |||
| Баланс нуля: | 1.0 (%НПВ) | |||
| Диапазон термокомпенсации: | -10~+40 (°С) | |||
| Рабочий диапазон температур: | -35~+70 (°С) | |||
| Диапазон напряжения питания: | 5~12(DC) (B) | |||
| Максимально допустимое напряжение питания: | 18 (DC) (B) | |||
| Предельная нагрузка: | 150 (%НПВ) | |||
| Разрушающая нагрузка: | 300 (%НПВ) | |||

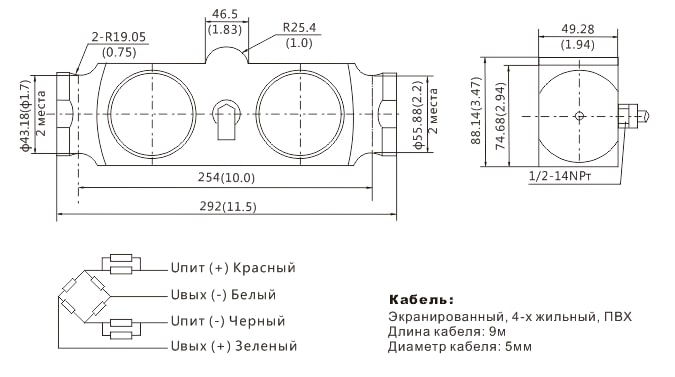

Габаритные размеры
